सूज़ौ अल्पाइन फ्लो कंट्रोल कं, लिमिटेड
मार्केट लीडर बनें जल प्रवाह नियंत्रण वाल्व
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AFC OEM |
प्रमाणन: | ISO9001-2015 |
मॉडल संख्या: | स्कारो |
न्यूनतम आदेश मात्रा: | 1 |
---|---|
मूल्य: | Price negotiable |
पैकेजिंग विवरण: | प्लाईवुड मामले |
प्रसव के समय: | 45-60 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | आदेश के आधार पर |
प्रोडक्ट का नाम: | पूर्ण प्रवाह क्षेत्र जल रिलीज वाल्व सीवेज काइनेटिक SS316 आंतरिक भाग | आचार संहिता: | स्कारो |
---|---|---|---|
सामग्री: | तन्य लौह GJS500-7 | आंतरिक भाग: | SS316 |
परत: | फ़ैशन बंधुआ एपॉक्सी | प्रवाह क्षेत्र: | पूर्ण प्रवाह क्षेत्र |
रंग: | RAL5010 | स्पेशलिटी: | स्पिल फ्री |
हाई लाइट: | पूर्ण प्रवाह क्षेत्र जल रिलीज वाल्व,एसएस 316 आंतरिक जल रिलीज वाल्व,काइनेटिक सीवेज रिलीज वाल्व |

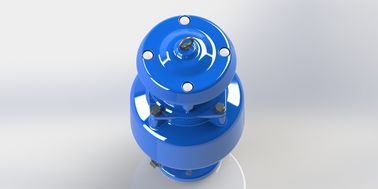

फुल फ्लो एरिया वाटर रिलीज वाल्व सीवेज काइनेटिक SS316 आंतरिक भाग
समारोह:
संयोजन गतिज वायु रिलीज वाल्व 3 कार्य प्रदान करता है:
1. बड़ी वायु रिलीज - एंटी-शॉक डिवाइस द्वारा
1-1.पानी के हथौड़े को रोकने के लिए हवा के थकाऊ वेग को कम करें।
2. छोटी हवा का विमोचन
2-1.जब जल स्तर ऊपर की ओर आता है, तो फ्लोट अपनी नज़दीकी स्थिति तक होगा और सीलिंग चाप को बंद कर देगा- बड़ा छिद्र और छोटा छिद्र।
2-2.हवा (पानी में घुली हुई हवा का 2%) लगातार पानी से निकल रही है और वाल्व के शीर्ष पर इकट्ठा हो रही है।
2-3।फ्लोट को नीचे की ओर ले जाया जाएगा और छोटी जेब को छोटे छिद्र से बाहर निकलने दिया जाएगा।
2-4.सीलिंग चाप अभी भी पानी के खाली होने तक निकट स्थिति में रहेगा
3. पाइपलाइन की निकासी के दौरान बड़ी हवा का सेवन।
3-1.पाइपलाइन खाली होने पर फ्लोट नीचे गिर जाएगा।
3-2.पाइप लाइन में वाल्व के जरिए बड़ी हवा आएगी।
3-3.पाइपलाइन के ढहने और वैक्यूम को तोड़ने से रोकना।
3-4.सीलिंग ओ-रिंग को पाइपलाइन में बंद होने से बचाएं।
विशेषताएँ:
.फ्री स्पिल।
.सफाई के लिए ऊपर और नीचे ड्रेन बॉस।
सेवा क्षेत्र:
सीवेज वाटर सिस्टम के लिए।
तकनीकी डाटा:
आकार सीमा: डीएन 50-200 मिमी
दबाव रेटिंग: 1.0 एमपीए, 1.6 एमपी (निकला हुआ किनारा)
कार्य तापमान: -10 डिग्री -80 डिग्री सेल्सियस।
फ्लो मीडिया: सीवेज वाटर।
जब भी वॉटरहैमर की समस्या हो, तो कृपया PN25 और एंटीशॉक डिवाइस के लिए फ़ैक्टरी से परामर्श लें।
त्वरित चयन तालिका | |||||
जल प्रवाह दर सीएमएच |
1360 | 4160 | 8500 | 19100 | 33400 |
मुख्य पाइप आकार मिमी |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
SKAR . का आकार मिमी |
50 | 80 | 100 | 150 | 200 |
सामग्री:
नहीं। | भाग का नाम | सामग्री | मानक |
1 | शरीर | नरम लोहा | एन जीजेएस500-7 |
2 | तैरना | स्टेनलेस स्टील | एएनएसआई 304/316 एल |
3 | मध्य भाग | नरम लोहा | एन जीजेएस500-7 |
4 | O-रिंग | रबड़ | एनबीआर |
5 | हेक्स बोल्ट | स्टेनलेस स्टील | एआईएसआई304 |
6 | वॉशर | स्टेनलेस स्टील | एआईएसआई304 |
7 | ढक्कन | नरम लोहा | एन जीजेएस500-7 |
8 | ढकना | नरम लोहा | एन जीजेएस500-7 |
9 | वॉशर | स्टेनलेस स्टील | वाणिज्यिक / एएनएसआई 304/316 |
10 | हेक्स बोल्ट | स्टेनलेस स्टील | वाणिज्यिक / एएनएसआई 304/316 |
1 1 | आँख बोल्ट | कार्बन स्टील | व्यावसायिक |
*12 | स्तंभ | अल्युमीनियम | व्यावसायिक |
13 | O-रिंग | रबड़ | एनबीआर |
14 | सीट | रबड़ | एनबीआर |
15 | सीलिंग आर्क | स्टेनलेस स्टील | एएनएसआई 304/316 एल |
16 | छिद्र सीट | रबड़ | एनबीआर |
17 | तना | स्टेनलेस स्टील | एएनएसआई 304/316 एल |
18 | प्लग-विकल्प | स्टेनलेस स्टील | एएनएसआई 304/316 एल |
19 | छोटा छिद्र | स्टेनलेस स्टील | एएनएसआई 304/316 एल |
*आकार≥DN150 में कोई स्तंभ नहीं है |
आयाम:
डीएन | प्रतिरूप संख्या। | एच | डी | के | बी | नाद | सी | ||||
पीएन10 | पीएन10 | पीएन10 | पीएन10 | पीएन10 | पीएन10 | पीएन10 | पीएन10 | ||||
50 | स्कार-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | स्कार-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | स्कार-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | स्कार-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | स्कार-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
