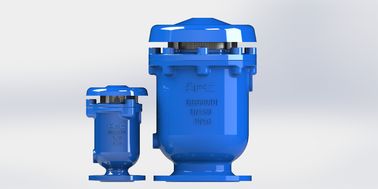

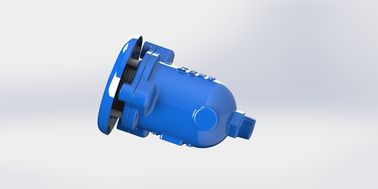

एंटी-शॉक संयोजन वायु रिलीज़ वाल्व वैक्यूम ब्रेकर उपलब्ध छोटी वायु वेंटिलेशन

ट्रिपल फंक्शन, बड़ी वायु निकासी, छोटी वायु निकासी, वैक्यूम ब्रेकर, एंटी-शॉक, संयोजन वायु रिलीज़ वाल्व

विशेषताएं:

सरल तंत्र के साथ उन्नत डिजाइन, अचानक पानी के हथौड़े के दौरान दरार को रोकने के लिए मजबूत फ्लोट और त्वरित बंद।
वायु गति के उच्चतम वेग के तहत हवा के ध्वनिक वेग तक भी धक्का बंद करने के लिए एरोकिनेटिक तंत्र
कोई हाथ या लीवर नहीं है जो फ्लोट के कंपन, झुकने, सीधे बंद होने को रोकें।
- फ्लोट के बाहर चिकना पिंजरा, निर्दिष्ट गाइड रेल में फ्लोट को आगे बढ़ाते रहें।
टक्कर रोकने के लिए नीचे का रबर बफर, और वैक्यूम के दौरान पिंजरे के चारों ओर उचित छेद के साथ आसानी से नाली।
. बाहर की स्क्रीन सुरक्षा के लिए एक विकल्प होगा और कीड़े या पक्षियों को रोकने में।
दीर्घकालिक सेवा के लिए वाल्व शरीर के अंदर और बाहर पूरी तरह से फ्यूजन एपॉक्सी लेपित।
विनिर्माण मानक BS EN1074-4, AWWA C512 को पूरा करता है
फ्लैंज ड्रिलिंग और आयाम BS EN 1092 और BS EN 558 और ANSI फ्लैंज को पूरा करते हैं।

कार्यः

संयोजन गतिज वायु रिलीज़ वाल्व 3 कार्य प्रदान करते हैंः

1बड़ी वायु रिलीज़

1-1. पाइपलाइन भरने के दौरान, फ्लोट अपनी मूल स्थिति में रहेगा. (खुला)

1-2। बड़े नोजल के माध्यम से वाल्व से बड़ी हवा को बाहर निकालें।

2. छोटे हवा रिलीज़

2-1.जब पानी का स्तर ऊपर तक पहुंच जाता है, तो फ्लोट अपनी निकट स्थिति तक पहुंच जाएगा और सीलिंग आर्क को बंद कर देगा- बड़ा छेद और छोटा छेद।

2-2। पानी से हवा (पानी में विघटित हवा का 2%) लगातार बाहर निकल रही है और वाल्व के शीर्ष पर इकट्ठा हो रही है।

2-3. फ्लोट को नीचे चलाया जाएगा और छोटी जेब को छोटे छेद के माध्यम से छोड़ दिया जाएगा।

2-4. सीलिंग चाप अभी भी पानी से खाली होने तक निकट स्थिति में होगा

3पाइपलाइन के निचोड़ के दौरान बड़ी मात्रा में हवा का प्रवेश।

3-1. पाइपलाइन खाली होने पर फ्लोट नीचे गिर जाएगा।

3-2. वाल्व के माध्यम से पाइपलाइन में बड़ी मात्रा में हवा आएगी।

3-3. पाइपलाइन के ढहने और ब्रेक वैक्यूम को रोकने के लिए।

3-4. सीलिंग ओ-रिंग को पाइपलाइन में बंद होने से बचाएं।

सेवा क्षेत्रः
जल प्रणाली, अग्निशमन, सिंचाई प्रणाली के लिए।

तकनीकी डेटा:
आकार सीमाःDN 25-300MM
दबाव के नामः1.0 एमपीए, 1.6 एमपीए ((थ्रेड)
1.0Mpa,1.6Mp,2.5 एमपीए ((फ्लैंज)
कार्य तापमानः -10°-80°C.
प्रवाह माध्यमः स्वच्छ जल

आकार चयन तालिकाः

सामग्री सूचीः

केएआरएस (गर्दन प्रकार DN25-DN50)

KARX (फ्लैंज)प्रकार DN50-DN300)

आयाम:

KARS (टीहेड प्रकार DN25-DN50)

KARX (फ्लैंज प्रकार DN50-DN300)

वायु प्रवाह विशेषता

बड़ी वायु निकासी

वायु ग्रहण

छोटे वायु निकासी
